Скользящие опоры

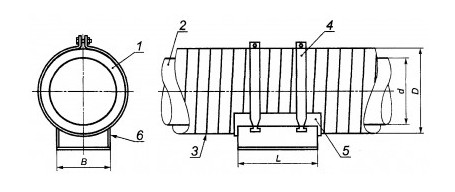

Скользящая опора по ГОСТ 30732-2006:
1 — изоляция из ППУ; 2 — стальная труба; 3 — оболочка; 4 — крепящие хомуты; 5 — резиновая прокладка; 6 — скользящая опора
Таблица — Размеры скользящих опор по ГОСТ 30732-2006
| Диаметр, d, мм | D хS, мм | В | L | |
| В полиэтиленовой оболочке | В оболочке из оцинкованной стали | |||
| 32 | 125х3,0 | 125х1 | 100 | 320 |
| 38 | 125х3,0 | 125х1 | ||
| 45 | 125х3,0 | 125х1 | ||
| 57 | 125х3,0 | 125х1 | ||
| 140х3,0 | — | |||
| 76 | 140х3,0 | 140х1 | ||
| 160х3,0 | — | |||
| 89 | 160х3,0 | 160х1 | ||
| 180х3,0 | — | |||
| 108 | 180х3,0 | 180х1 | ||
| 200х3,2 | — | 140 | 470 | |
| 133 | 225х3,5 | 225х1 | ||
| 250х3,9 | ||||
| 159 | 250х3,9 | 250х1 | ||
| 219 | 315х5,6 | 315х1 | 280 | 670 |
| 273 | 400х6,3 | 400х1 | ||
| 450х7,0 | — | |||
| 325 | 450х7,0 | 450х1 | ||
| 426 | 560х8,8 | 560х1 | ||
| 530 | 710х11,1 | 675х1 | ||
| 630 | 800х12,5 | 775х1 | 600 | 770 |
| 720 | 900х14,0 | 875х1 | ||
| 820 | 1000х15,6 | 975х1 | 970 | |
| 1100х17,6 | — | 800 | ||
| 920 | 1100х17,6 | 1075х1 | ||
| 1200х19,6 | — | |||
| 1020 | 1200х19,6 | 1175х1 | ||
| 1220 | — | 1375х1 | 1200 | |

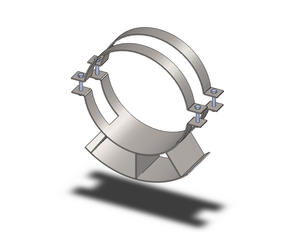

Скользящая хомутовая опора по серии 313.ТС-008.000:
Скользящая хомутовая опора для трубопроводов в футлярах по серии 313.ТС-008.000:
Изготавливаем скользящие опоры по другим сериям и чертежам Заказчика.
