Труба ППУ с защитной полиэтиленовой оболочкой
 |

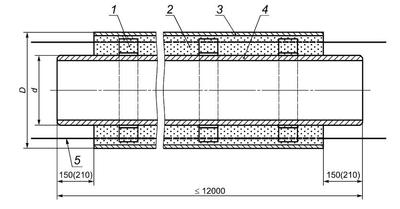

Конструкция трубы
1 — центрирующая опора; 2 — изоляция из ппу; З — труба-оболочка; 4 — стальная труба; 5 — проводники-индикатора системы оперативного дистанционного контроля (показаны условно) |
Таблица – Размеры труб в полиэтиленовой оболочке (в миллиметрах)
| Наружный диаметр и минимальная толщина стенки стальных труб* | Тип 1 | Тип 2 | ||||
| Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой | Расчетная толщина слоя пенополиуретана | Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой | Расчетная толщина слоя пенополиуретана | |||
| Номинальный | Предельное отклонение (+) | Номинальный | Предельное отклонение (+) | |||
| 32 х 3,0 | 90; 110; 125 | 2,7; 3,5; 3,7 | 26,0; 36,5; 43,5 | - | - | - |
| 38 х 3,0 | 110; 125 | 3,2; 3,7 | 33,0; 40,5 | - | - | - |
| 45х3,0 | 125 | 3,7 | 37 | - | - | - |
| 57х3,0 | 125 | 3,7 | 31,5 | 140 | 4,1 | 38,5 |
| 76х3,0 | 140 | 4,1 | 29,0 | 160 | 4,7 | 39,0 |
| 89х4,0 | 160 | 4,7 | 32,5 | 180 | 5,4 | 42,5 |
| 108х4,0 | 180 | 5,4 | 33,0 | 200 | 5,9 | 43,0 |
| 133х4,0 | 225 | 6,6 | 42,5 | 250 | 7,4 | 54,5 |
| 159х4,5 | 250 | 7,4 | 41,5 | 280 | 8,3 | 55,5 |
| 219х6,0 | 315 | 9,8 | 42,0 | 355 | 10,4 | 62,0 |
| 273х7,0 | 400 | 11,7 | 57,0 | 450 | 13,2 | 81,5 |
| 325х7,0 | 450 | 13,2 | 55,5 | 500 | 14,6 | 79,5 |
| 426х7,0 | 560 | 16,3 | 58,2 | 600,630 | 16,3 | 77,6; 92,5 |
| 530х7,0 | 710 | 20,4 | 78,9 | - | - | - |
| 630х8,0 | 800 | 23,4 | 72,5 | - | - | - |
| 720х8,0 | 900 | 26,3 | 76,0 | - | - | - |
| 820х9,0 | 1000 | 29,2 | 72,4 | 1100 | 32,1 | 122,5 |
| 920х10 | 1100 | 32,1 | 74,4 | 1200 | 35,1 | 120,5 |
| 1020х11 | 1200 | 35,1 | 70,4 | - | - | - |
* Толщину стенки стальной трубы устанавливают в проекте. По согласованию с проектной организацией допускается также применение труб других диаметров.
