Труба ППУ в защитной оцинкованной оболочке

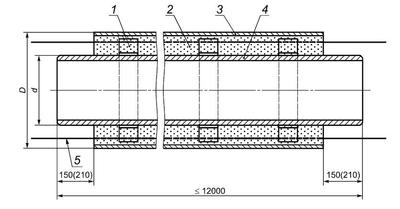

Труба ППУ в защитной оцинкованной оболочке Конструкция трубы:

1 — центрирующая опора;
2 — изоляция из ппу;
З — труба-оболочка;
4 — стальная труба;
5 — проводники-индикатора системы оперативного дистанционного контроля (показаны условно)

Таблица – Размеры труб в стальной оболочке (в миллиметрах)

Наружный диаметр и
минимальная толщина стенки стальных труб*
Размеры оболочки из тонколистовой оцинкованной стали Расчетная толщина слоя пенополиуретана **
Номинальный диаметр Минимальная толщина
32х3,0 100; 110; 125 0,55 46,0; 53,5
38х3,0 125; 140 0,55 43,0; 50,5
45х3,0 125; 140 0,55 39,5; 47,0
57х3,0 125 0,55 40,9
76х3,0 140 0,55 41,4
89х4,0 160 0,6 44,9
108х4,0 180 0,6 45,4
133х4,0 225 0,6 45,4
159х4,5 250 0,7 44,8
219х6,0 315 0,7 47,3
273х7,0 400 0,8 62,7
325х7,0 450 0,8 61,7
426х7,0 560 1,0 66,2
530х7,0 710 1,0 71,5; 89,0
630х8,0 800 1,0 71,5; 84,0
720х8,0 900 1,0 76,5; 89,0
820х9,0 1000 1,0 76,5; 89,0
920х10 1100 1,0 76,5; 89,0
1020х11 1200 1,0 76,7; 89,2

* Толщину стенки стальной трубы устанавливают в проекте

** Величина справочная.
