Неподвижная опора

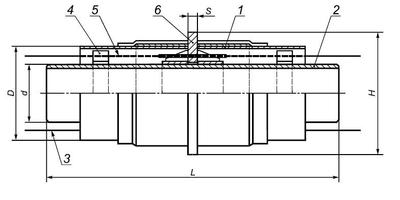

Конструкция неподвижной опоры
1 — ПЭ-оболочка
2 — стальная труба;
3 — проводник—индикатор СОДК;
4 — центрирующая опора,
5 — изоляция из ППУ
б — неподвижная опора

Таблица – Размеры неподвижных опор (в миллиметрах)

d	H	S	P*max,т
32	255	16,0	3,6
38	255	16,0	4,2
45	255	16,0	5,0
57	255	16,0	7,5
76	275	16,0	9,5
89	295	16,0	12,5
108	315	16,0	19,0
133	340	16,0	23,5
159	400	20,0	36,0
219	460	24,0	50,0
273	550	30,0	75,0
325	650	40,0	90,0
426	750	40,0	120,0
530	900	40,0	150,0
630	1000	50,0	205,0
720	1100	50,0	235,0
820	1300	50,0	310,0
920	1300	60,0	430,0
1020	1400	60,0	470,0

* Максимальная нагрузка на элемент опоры

* * Определяется расчетом.
