Z–образный элемент

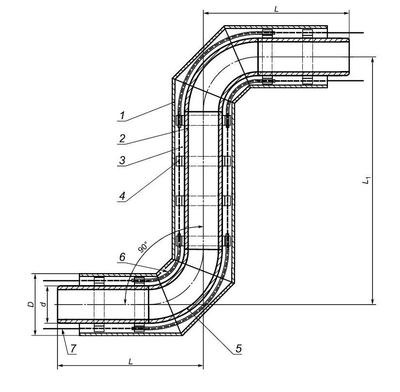

Конструкция Z-образного элемента
1 — оболочка;
2 — стальная труба;
3 — изоляция из ППУ;
4 — центрирующая опора;
5 — стальной отвод;
6 — электроизоляционная трубка (для труб со стальной оболочкой);
7 — проводник—индикатор СОДК

Таблица - Размеры Z-образных элементов

D	L	L1	D	L	L1
32	1000	2000	325	1050	2100
38	1000	2000	426	1100	2200
45	1000	2000	530	1200	2400
57	1000	2000	630	1280	2560
76	1000	2000	720	1370	2770
89	1000	2000	820	1470	2940
108	1000	2000	920	1570	3140
133	1000	2000	1020	1620	3240
159	1000	2000
219	1000	2000
273	1000	2000
