Тройниковое ответвление под 45°

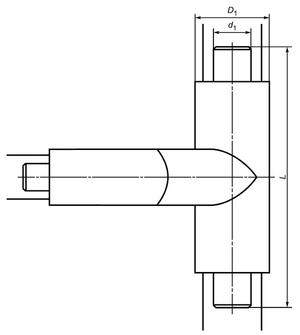

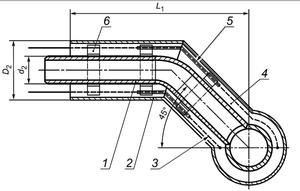

Конструкция тройникового ответвления
1 — стальной отвод;
2 — оболочка;
З — проводник—индикатор системы СОДК;
4 — изоляция из пенополиуретана;
5 — электроизоляционная трубка (для труб со стальной оболочкой);
6 — центрирующая опора.

Таблица - Тройниковое ответвление (в миллиметрах)

d2	d1	32	38	45	57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020	1220	1420
d2	L	1200	1200	1200	1200	1300	1300	1300	1300	1400	1400	1800	1800	1900	2000	2000	2000	2000	2100	2100	2400	2700
32	L1	730	730	730	730	760	790	810	850	880	980
38	L1		730	730	730	760	790	810	850	880	980	1100
45	L1			730	730	760	790	810	850	880	980	1100	1170
57	L1				730	760	790	810	850	880	980	1100	1170	1320
76	L1					770	800	820	860	900	990	1110	1180	1330	1550
89	L1						810	830	870	910	1000	1120	1190	1340	1560	1680
108	L1							850	880	920	1010	1130	1200	1360	1570	1700	1840
133	L1								900	930	1030	1150	1220	1370	1580	1710	1850	1990
159	L1									950	1040	1160	1230	1390	1600	1730	1870	2010	2140
219	L1										1070	1190	1260	1420	1630	1760	1900	2040	2180	2290
273	L1											1220	1290	1450	1660	1790	1930	2070	2220	2330	2630
325	L1												1320	1480	1690	1820	1940	2100	2260	2380	2680	2980
426	L1													1540	1750	1880	2020	2160	2300	2420	2720	3020
530	L1														1710	1840	1980	2120	2340	2460	2760	3060
630	L1															1940	2080	2230	2380	2510	2810	3110
720	L1																2120	2260	2420	2555	2855	3155
820	L1																	2310	2455	2590	2890	3190
920	L1																		2490	2640	2940	3240
1020	L1																			2680	2980	3280
1220	L1																				3020	3320
1420	L1																					3370

Примечание — Возможно уменьшение длины L трубопровода с каждой стороны на величину ΔL (см. таблицу Значение ΔL для тройников) при монтаже на строительной площадке.

Таблица - Значение ΔL для тройников, тройниковых ответвлений и параллельных тройников (в миллиметрах)

d2	d1	32	38	45	57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020	1220	1420
d2	L	1200	1200	1200	1200	1300	1300	1300	1300	1400	1400	1800	1800	1900	2000	2000	2000	2000	2100	2100	2400	2700
32	ΔL	20	20	20	20	70	70	70	70	120	120	320	320	370
38	ΔL		20	20	20	70	70	70	70	120	120	320	320	370
45	ΔL			20	20	70	70	70	70	120	120	320	320	370
57	ΔL				20	70	70	70	70	120	120	320	320	370
76	ΔL					60	60	60	60	110	110	310	310	360	400
89	ΔL						50	50	50	100	100	300	300	350	400	300
108	ΔL							40	40	90	90	290	290	340	390	300	250
133	ΔL								28	78	78	278	278	328	378	300	250	200
159	ΔL									65	65	265	265	315	365	300	250	200	200
219	ΔL										33	233	233	283	333	300	250	200	200	200
273	ΔL											140	140	190	240	240	240	200	200	200	200
325	ΔL												115	165	215	215	215	200	200	200	200	245
426	ΔL													110	160	160	160	160	200	200	200	245
530	ΔL														85	85	85	85	135	135	200	245
630	ΔL															40	40	40	90	90	200	245
720	ΔL																0	0	40	40	200	245
820	ΔL																	0	0	0	200	245
920	ΔL																		0	0	160	245
1020	ΔL																			0	110	245
1220	ΔL																				0	160
1420	ΔL																					0
