Тройник

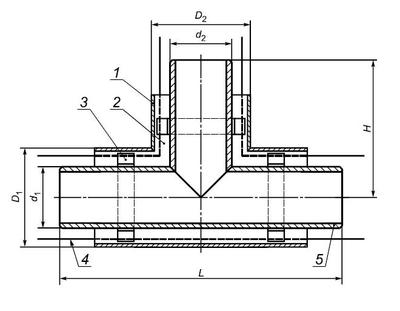

Конструкция тройника
1 — оболочка;
2 — изоляция из пенополиуретана;
3 — центрирующая опора,
4 — проводник - индикатор системы ОДК
5 — стальная труба

Таблица - Размеры тройников (в миллиметрах)

d2	d1	32	38	45	57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020
d2	L	1200	1200	1200	1200	1300	1300	1300	1300	1400	1400	1800	1800	1900	2000	2000	2000	2000	2100	2100
32	H	700	700	700	700	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300
38	H		700	700	700	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300
45	H			700	700	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300
57	H				700	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300
76	H					700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300
89	H						700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300
108	H							700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300
133	H								700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300
159	H									700	700	900	900	1000	1000	1000	1100	1200	1200	1300
219	H										700	900	900	1000	1000	1000	1100	1200	1200	1300
273	H											900	900	1000	1000	1000	1100	1200	1200	1300
325	H												900	1000	1000	1000	1100	1200	1200	1300
426	H													1000	1000	1000	1100	1200	1200	1300
530	H														1000	1000	1100	1200	1200	1300
630	H															1000	1100	1200	1200	1300
720	H																1100	1200	1200	1300
820	H																	1200	1200	1300
920	H																		1200	1300
1020	H																			1300

Примечание – Возможно уменьшение длины L трубопровода с каждой стороны.
