Параллельное тройниковое ответвление

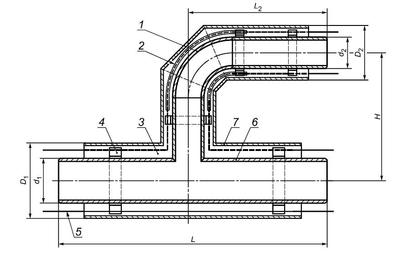

Конструкция параллельного тройникового ответвления
1 — стальной отвод;
2 — оболочка;
3 — проводник—индикатор системы одк;
4 — изоляция из пенополиуретана:
5 — электроизоляционная трубка (для труб со стальной оболочкой);
6 — центрирующая опора

Таблица - Размеры параллельных тройниковых ответвлений (в миллиметрах)

d2	d1	32	38	45	57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020
d2	L	1200	1200	1200	1200	1300	1300	1300	1300	1400	1400	1800	1800	1900	2000	2000	2000	2000	2100	2100
32	H	730	730	730	730	760	790	810	850	880	980
38	H		730	730	730	760	790	810	850	880	980	1100
45	H			730	730	760	790	810	850	880	980	1100	1170
57	H				730	760	790	810	850	880	980	1100	1170	1320
76	H					770	800	820	860	900	990	1110	1180	1330	1550
89	H						810	830	870	910	1000	1120	1190	1340	1560	1680
108	H							850	880	920	1010	1130	1200	1360	1570	1700	1840
133	H								900	930	1030	1150	1220	1370	1580	1710	1850	1990
159	H									950	1040	1160	1230	1390	1600	1730	1870	2010	2140
219	H										1070	1190	1260	1420	1630	1760	1900	2040	2180	2290
273	H											1220	1290	1450	1660	1790	1930	2070	2220	2330
325	H												1320	1480	1690	1820	1940	2100	2260	2380
426	H													1540	1750	1880	2020	2160	2300	2420
530	H														1710	1840	1980	2120	2340	2460
630	H															1940	2080	2230	2380	2510
720	H																2120	2260	2420	2555
820	H																	2310	2455	2590
920	H																		2490	2640
1020	H																			2680

Примечание – Возможно уменьшение длины L трубопровода с каждой стороны.
