Тройник с шаровым краном воздушника

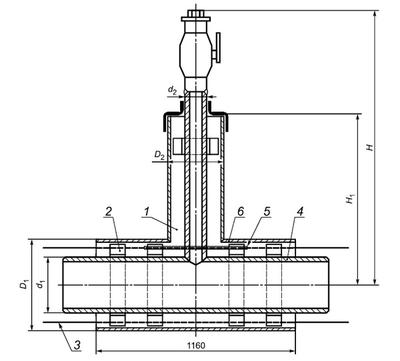

Конструкция тройника
1 — тепловая изоляция ППУ;
2 — центрирующая опора (центратор);
3 — медный провод — индикатор системы ОДК;
4 — стальная труба тройника;
5 — электроизоляционная трубка (для труб со стальной защитной оболочкой);
6 — защитная гидроизоляционная оболочка (полиэтилен или сталь).

Таблица - Тройник с шаровым краном воздушника (в миллиметрах)

d1	d2	H	H1	d1	d2	H	H1
32	25	541	361	325	32	690	510
38	25	544	364	426	32	740	560
45	25	548	368	530	50	790	610
50	32	554	375	630	50	840	660
76	32	560	380	720	50	870	685
89	32	570	390	820	50	940	755
108	32	580	400	920	50	985	805
133	32	595	425	1020	50	1035	855
159	32	605	425	1220	50	1135	955
219	32	635	455	1420	50	1235	1055
273	32	665	480
