Отвод

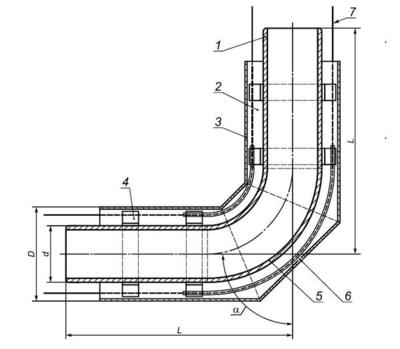

Отвод Конструкция отвода
1 — стальная труба;
2 — изоляция из ппу;
3 — оболочка;
4 — центрирующая опора;
5 — стальной отвод;
6 — электроизоляционна трубка (для труб со стальной оболочкой);
7 — проводник индикатор системы ОДК (показан условно)

Таблица — Размеры отводов (в миллиметрах)

Наружный диаметр стального отвода d Наружный диаметр изоляции Угол α**
По полиэтиленовой оболочке D По стальной оболочке D 90° 60° 45° 30°
Тип 1 Тип 2 Тип 1 L
32 125 - 125 1000 1000 1000 1000
38 110; 125 - 125; 140
45 125 - 125; 140
57 125 140 125
76 140 160 140
89 160 180 160
108 180 200 180
133 225 250 225
159 250 280 250
219 315 355 315
273 400 450 400
325 450 500 450 1050 860 786 720
426 560 600,630 560 1100 889 807 734
530 710 - 710 1200 946 848 761
630 800 - 800 1200 945 848 761
1280* 1014* 911* 819*
720 900 - 900 1370 1066* 948* 843*
820 1000 1100 1000 1470 1073* 990* 820*
920 1100 1200 1100 1570 1132* 1032* 846*
1020 1200 - 1200 1620 1189* 1189* 874*

* Сварные отводы.

** Допускается изготовление с другими углами.

*** Допускается изготовление с крутоизогнутых отводов по ГОСТ 17375.
